一、安规Y电容常用有：Y1电容、Y2电容。
主要差别在于：

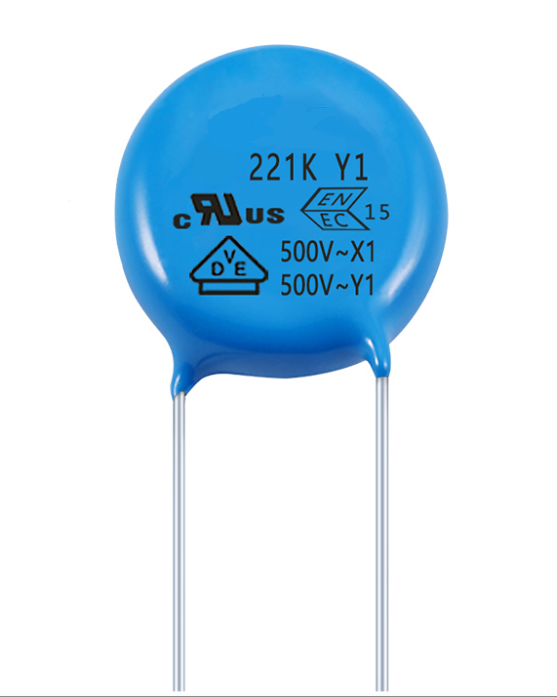

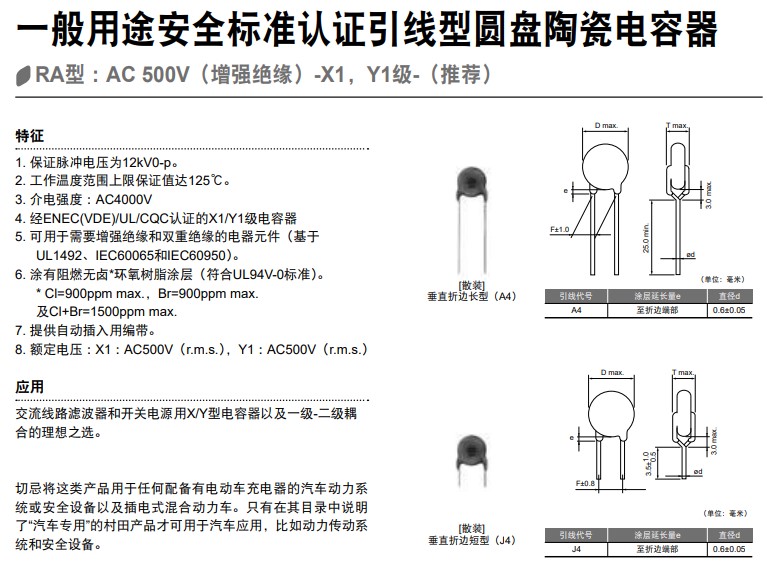

1、Y1额定电压≤500VAC，峰值电压等于12kV,实验电压4000VAC。

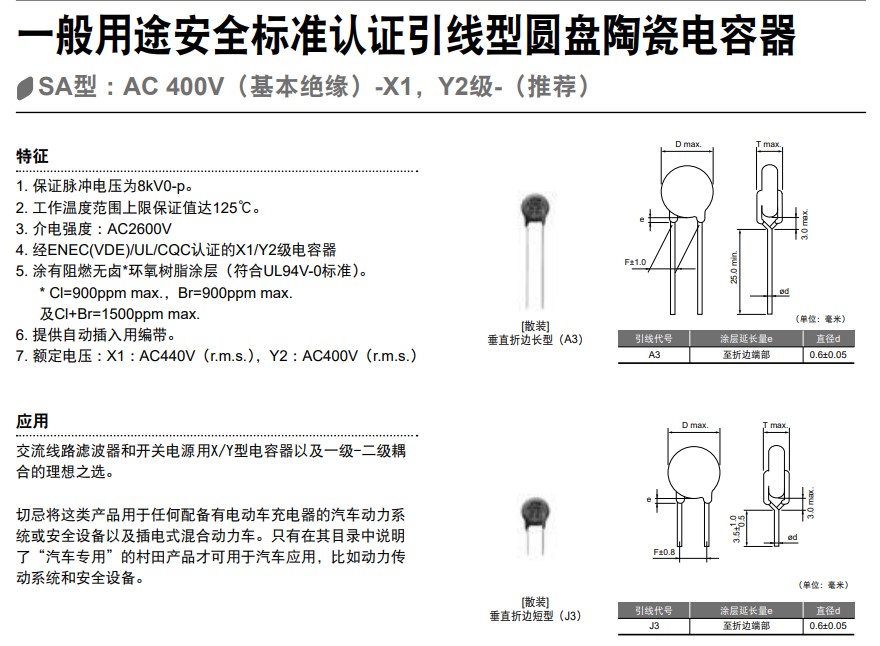

2、Y2额定电压≥150VAC，≤500VAC，峰值电压等于8 kV，实验电压1500VAC。
二、安规Y1电容和安规Y2电容的5大区别分别是：
1.脚距不同
Y1电容脚距大，通常Y1电容的脚距是10MM, Y2电容的脚距是7.5MM。
2.耐压不同
Y1电容耐压高，Y1额定电压是500VAC耐压4000VAC;Y2额定电压为400VAC耐压到2600VAC。
3.绝缘不同
两者绝缘类型不同，Y1电容属于双重绝缘或者说加强绝缘;Y2电容属于基本绝缘或附加绝缘。
4.使用不同
两者使用场合不同，Y1电容用于跨接一二次侧;Y2电容用于跨接次侧对保护大地即FG线;
5.体积不同
同容量体积不同，容量相同的情况下，Y1电容体积要比Y2电容适当大一点。
三、开关电源Y电容的放置：初级地面也常被称为“热地面”，次级地面常被称“冷地面”。最常见的连接方式是Y电容器连接在变压器的初级接地和次级接地之间。在开关电源中，开关管的持续导通和闭合会产生噪声，主要反映在瞬时电压尖峰脉冲信号中。信号噪声流到变压器的初级线圈，该初级线圈相当于电感器。此时，将产生更高的反电动势，产生的高次谐波将耦合到变压器的初级，造成噪声干扰。在初级接地和次级接地之间添加Y电容器，以在次级接地和变压器接地之间建立放电通道。开关噪声的高次谐波通过该通道排放到地面，以避免通过电源线的辐射，减少开关电源的辐射干扰。Y1电容通用脚距是10mm，留出焊盘，中间的空隙约8mm，保证间隙中间就不要走线了，强电端的GND最好为功率地，弱电端的GND最好是靠近变压器的GND引脚。
四、Y电容间隙：安全距离包括PCB的电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离。
1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
五、爬电距离和电气间隙距离要求，可参考NE61347-1-2-13/GB19510.14.
1、爬电距离:输入电压50V-250V时，保险丝前L—N≥2.5mm，输入电压250V-500V时，保险丝前L—N≥5.0mm；电气间隙:输入电压50V-250V时，保险丝前L—N≥1.7mm， 输入电压250V-500V时，保险丝前L—N≥3.0mm；保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。
2、一次侧交流对直流部分≥2.0mm。
3、一次侧直流地对地≥4.0mm如一次侧地对大地。
4、一次侧对二次侧≥6.4mm，如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。
5、变压器两级间≥6.4mm 以上，≥8mm加强绝缘。
