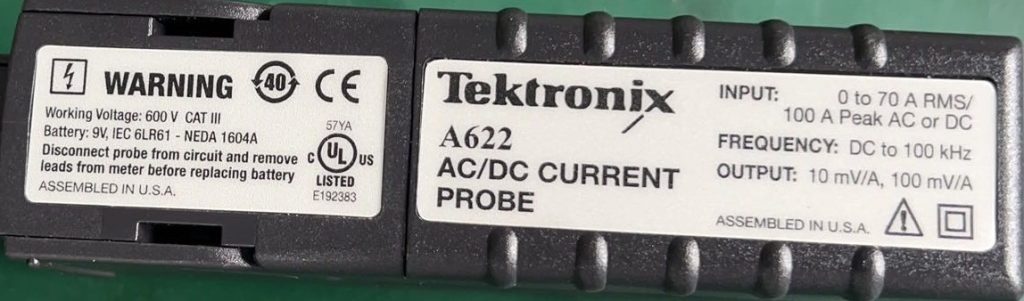

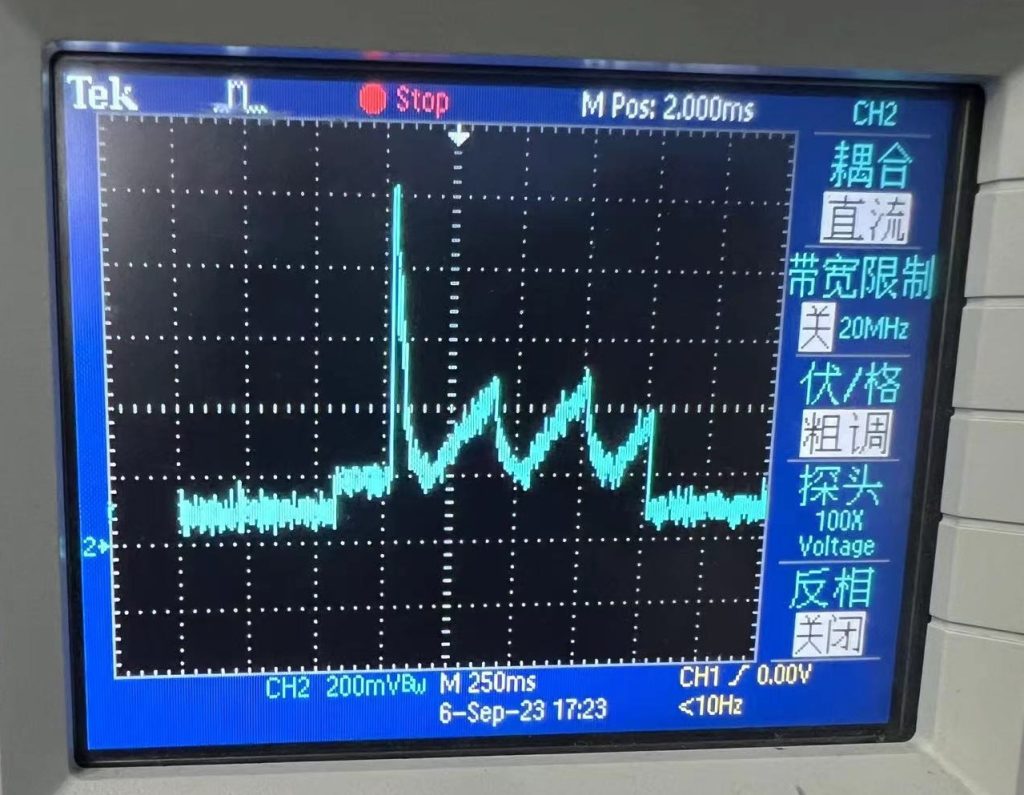

1、最近一个客户反馈他们的控制板在产线生产测试出现烧毁保险丝的情况，控制板选用“Littelfuse 贴片保险丝 494系列 1A 32V 0603 快断 丝印：H 供应商料号：0494001.NR”，控制板输入电源为DC6Ｖ3A（控制板最大耗电负载是：空气泵*1+电磁阀*1），在电源输入夹上电流采样钳由示波器抓电流，采样到最高负载电流约2.2A平均电流约600mA如下图，依据保险丝选择指南计算评估是否选择错误。

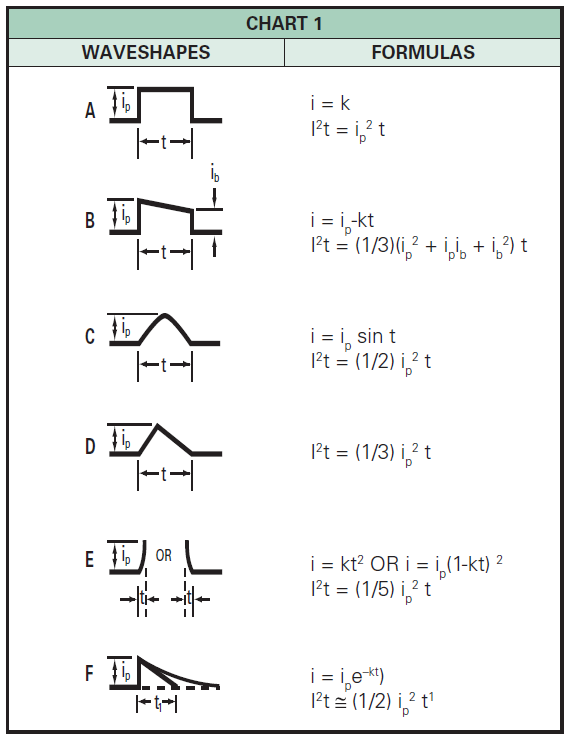

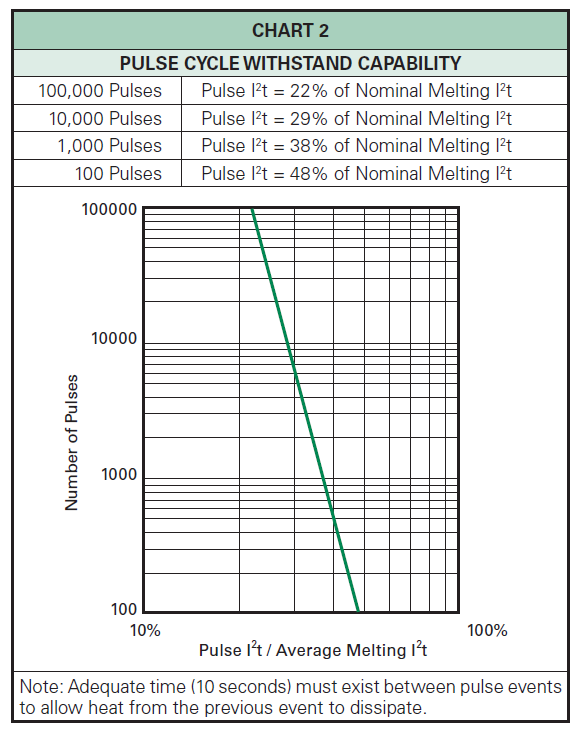

2、依据保险丝选型指南控制板实际的冲击电流波形为对应图表1(CHART 1)的F类波形，计算实际波形的公式I²t=1/2*2.2^2*0.008=0.01936达到选择保险丝I²t值91%，依据图表2(CHART 2)正常设计实际I²t应<保险丝的I²t的22%（I²t的值越小就越灵敏）。
3、依据实际的冲击电流波形保险丝参考图表2(CHART 2)应选择使用1.75-2A左右的保险丝，而客户选择1A保险丝显然是忽略了浪涌电流的典型选择错误，计算I²t的值明显超出1A保险丝I²t值扛不住冲击电流而烧毁是必然的结果。

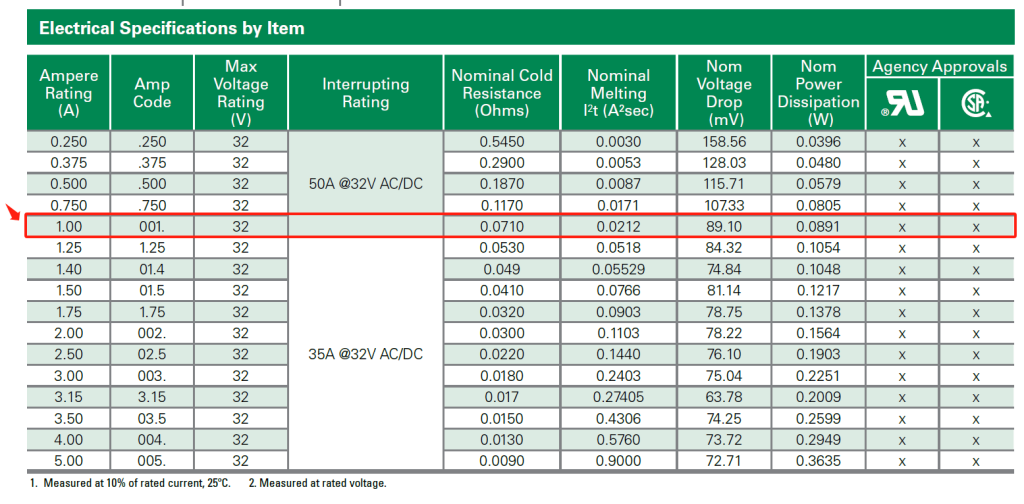

附上保险丝规格书和Littelfuse 保险丝选择指南供参考：
