开关电路加速电容

开关电路加速电容

“加速电容”名称大家可能比较陌生,可能大家对电路中的这个电容也不是很理解,下面介绍分析一下这个电容的工作原理。

首先讲一下该电路几个比较重要的特点:
1、加速电容电路适用于电子开关电路或脉冲放大电路,对于音频放大电路不适用。在脉冲放大器中的输入信号为脉冲信号。

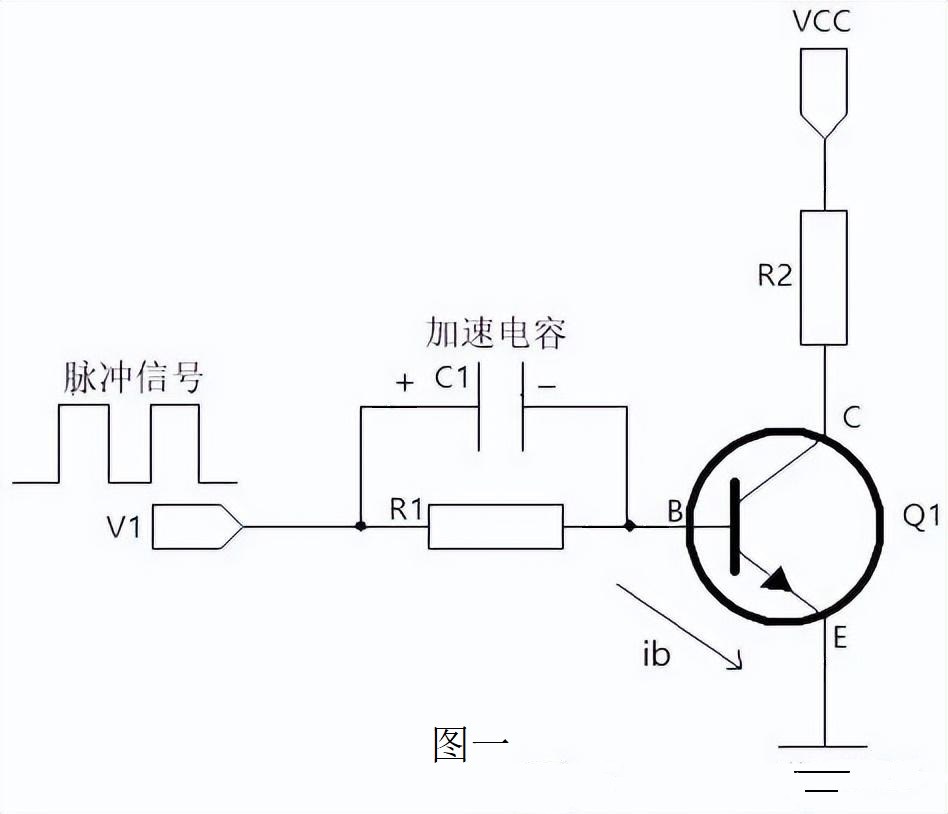

2、在三极管基极限流电阻上并一个电容C1,也就是我们说的加速电容,它能加快三极管导通和截止。

3、三极管工作在开关状态。

4、加速电容不能太大,一般在10PF左右(依据开关频率调整)。

工作原理如下:
1、当Vi从低→高时,根据电容C1两端电压不能突变,此时电容右端的电压=左端电压=输入的瞬态电压,电容器无法瞬间充电,故形同短路,于是有瞬间大电流流向基极,加快了三极管导通,缩短了开通时间。之后,Vi对电容C1的充电很快结束,这时加到基极的电压较小,维持三极管的导通。

2、当Vi从高→低时,由于电容C1原来的电压极性为左正右负,这个电压加到三极管基极为负顶脉冲,加快了从基区释放电荷,使三极管更快的关断,缩短了关断时间。

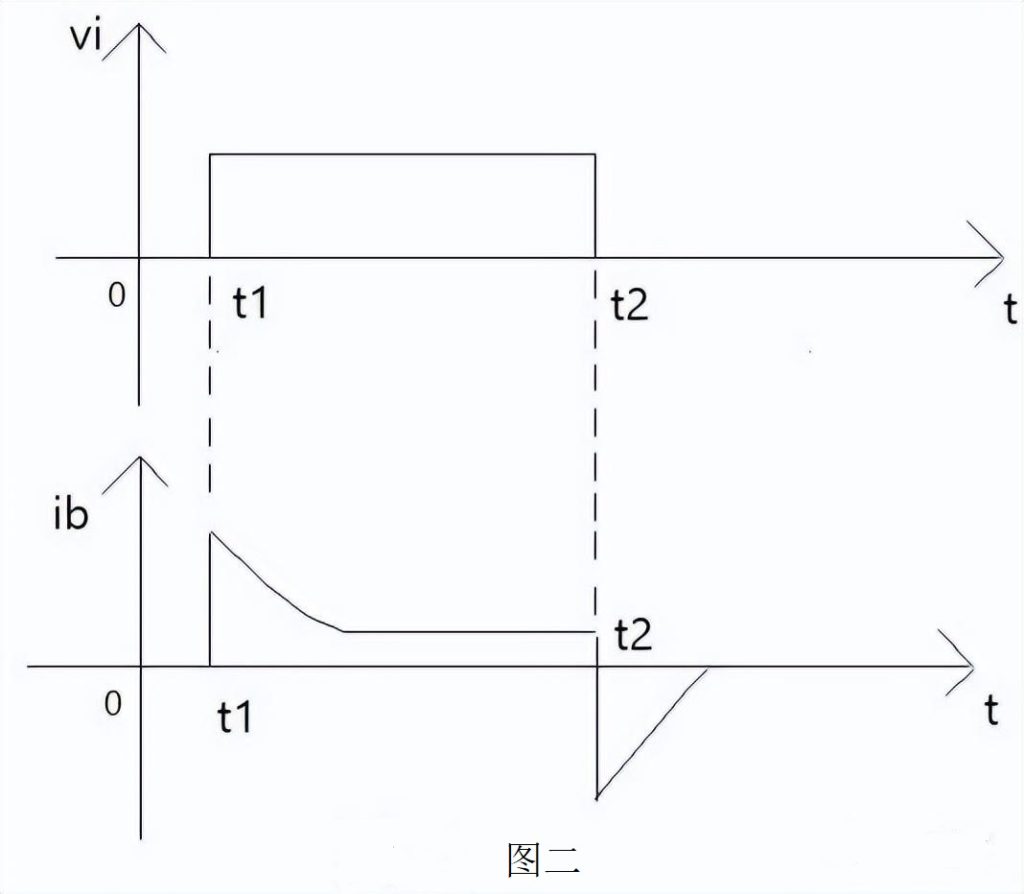

输入电压和基极电流波形如图二
