可控硅作为交流元器件的一种，有双向和单相可控硅，由于双向可控硅双向性，因此在正负电源均可以导通，因此经常被用于交流调节负载电路当中，双向可控硅一般的控制方式过零触发以及移相触发两种。
1、过零触发

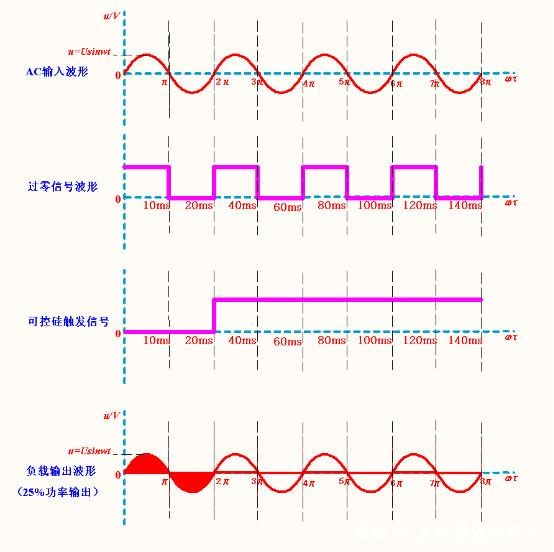

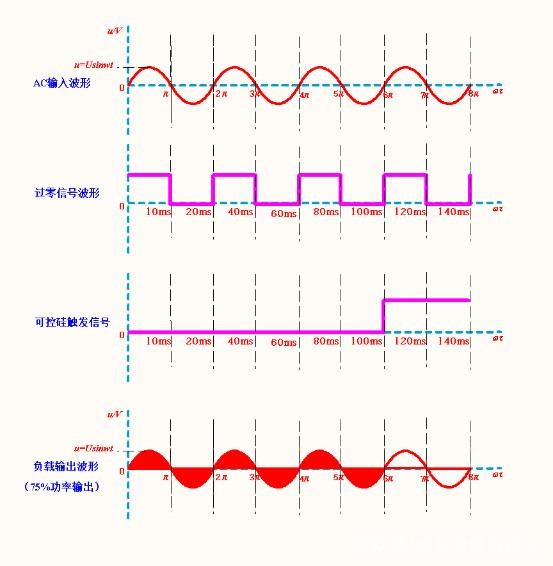

过零触发顾名思义就是过零点时候触发可控硅，交流电因为有正负半周，在正半周到负半周或者由负半周到正半周过程时候都要经过零点，在一定的时间内改变导通周波数来改变可控硅的输出平均功率，实现调节负载功率效果，周波数是指交流电完成一次完整的变化，即一个正弦波形所经历的时间叫一个周波。这种类似于PWM信号调节电机输出，在一定时间内导通次数越多平均输出功率也就越大。如下图是周波过零触发所有信号输出情况，25%输出以及75%输出波形

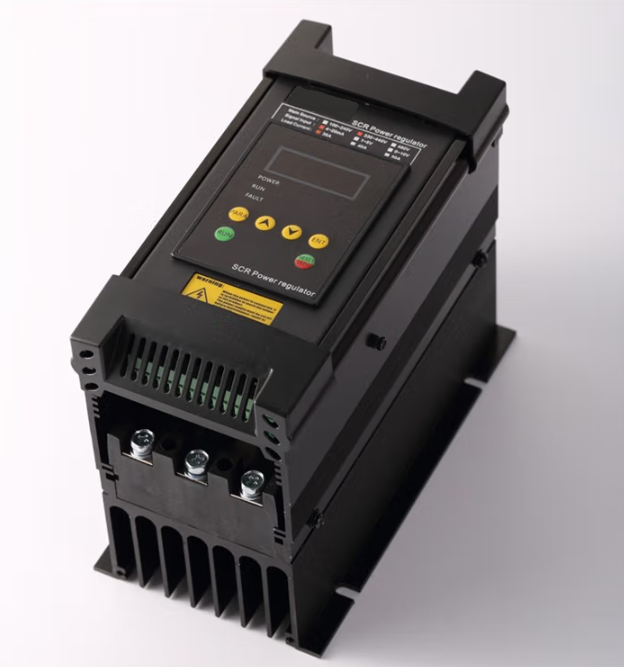

可控硅调功器就是利用这种过零触发实现过零调功的一种电力输出装置，如下图
2、移相触发

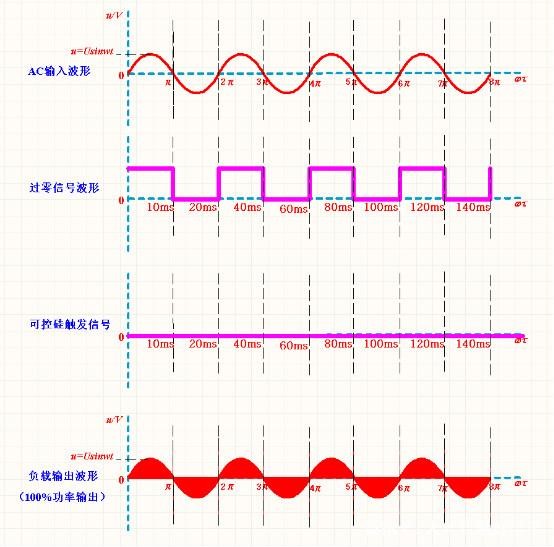

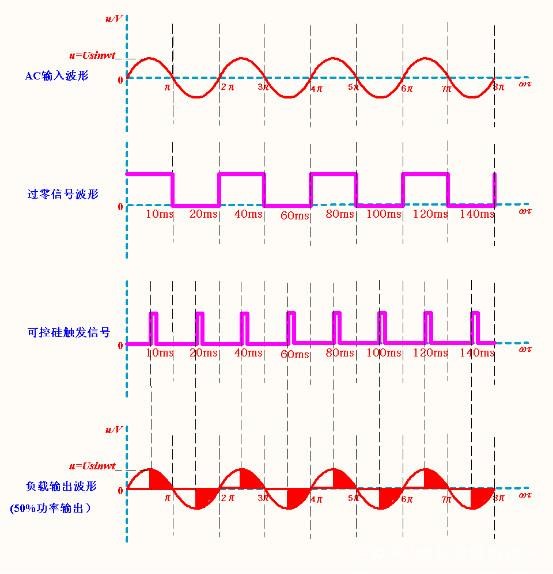

移相触发就是改变每周波导通的起始点位置或结束位置,从而调节其输出功率或电压,实际上是通过控制可控硅的导通角大小来控制可控硅的导通量。例如下图是100%功率输出以及50%功率输出波形，50%输出电压波形是个有缺陷的正弦波

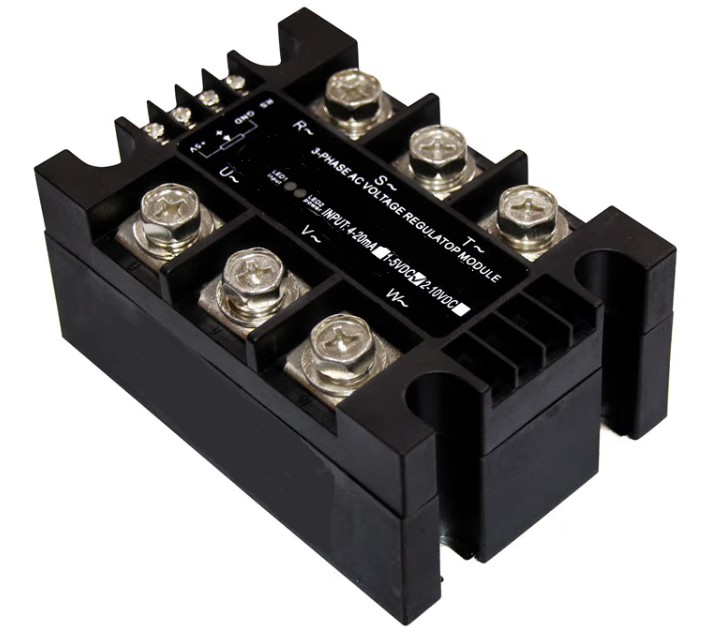

利用移相触发连续调压，制作移相调压器，如下图。
3、过零触发与移相触发异同
1）两者均能实现功率、电压等输出负载无级化调节；
2）过零触发原理是改变可控硅导通的周波数，输出波形仍然是正弦波，而移相触发是控制可控硅的导通角来控制可控硅的导通量，输出波形被斩了一截；
3）过零触发特点是易出现低频干扰，由于工作是断续的，因此很容易出现闪烁现象，不适用于像电动机等这类电流连续的场合；而移相触发则波动很小、输出电流、电压相对平滑，，但是也存在一个问题，那就是由于电压发生畸变，容易产生电磁波干扰，在EMI方面有时候不容易过。
