一、常用三种基础拓扑(buck、boost、buck-boost)的电路基础。
- 电感的电压公式v(t)=L*di(t)/dt也就是V=电感乘以电流对时间的倒数,推出ΔI=V×ΔT/L。
- sw闭合时,电感通电电压VON,闭合时间tON sw关断时,电感电压VOFF,关断时间tOFF。
- 功率变换器稳定工作的条件:ΔION=ΔIOFF即,电感在导通和关断时,其电流变化相等。那么由1,2的公式可知,VON =L×ΔION/ΔtON ,VOFF =L×ΔIOFF/ΔtOFF ,则稳定条件为伏秒定律:VON×tON=VOFF×tOFF。
- 周期T,频率f,T=1/f,占空比D=tON/T=tON/(tON+tOFF)→tON=D/f =TD
→tOFF=(1-D)/f。

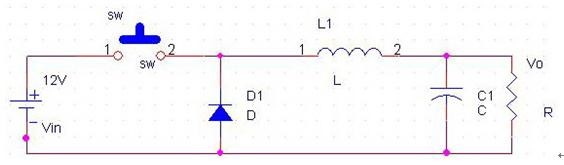

二、Buck电路。
- 电容的输入输出平均电流为0,在整个周期内电感平均电流=负载平均电流,所以有:IL=Io。
- 二极管只在sw关断时流过电流,所以ID=IL×(1-D)。
- 则平均开关电流Isw=IL×D。
- 由基尔霍夫电压定律知:
Sw导通时:VIN =VON+VO+VSW → VON=VIN-VO- VSW≈VIN-VO假设VSW相比足够小
VO=VIN-VON-VSW≈VIN-VON
Sw关断时:VOFF =VO+VD → VO=VOFF-VD≈VOFF 假设VD相比足够小 - 由3、4可得D=tON/(tON+tOFF)=VOFF/(VOFF + VON)
由8可得:D=VO/{(VIN-VO)+VO}
D=VO/ VIN - 直流电流IDC=电感平均电流IL,即IDC≡IL=Io 见5
- 纹波电流IAC=ΔI/2=VIN(1-D)D/ 2Lf=VO(1- D)/2Lf
由1,3、4、9得,
ΔI=VON×tON/L
=(VIN-VO)×D/Lf=(VIN-DVIN)×D/Lf=VIN(1- D)xD/ Lf
ΔI/ tON=VON/L=(VIN-VO)/L
ΔI=VOFF×tOFF/L
=VOT(1-D)/L
=VO(1-D)/Lf
ΔI/ tOFF=VOFF/L=VO/L - 电流纹波率r=ΔI/ IL=2IAC/IDC 在临界导通模式下,IAC =IDC,此时r=2 见P51
r=ΔI/ IL=VON×D/Lf IL=(VIN-VO)×D/Lf IL
=VOFF×(1-D)/Lf IL=VO×(1-D)/Lf IL - 峰峰电流IPP=ΔI=2IAC=r×IDC=r×IL
- 峰值电流IPK=IDC+IAC=(1+r/2)×IDC=(1+r/2) ×IL=(1+r/2)×IO
最恶劣输入电压的确定:
VO、Io不变,VIN对IPK的影响:
D=VO/ VIN VIN增加↑→D↓→ΔI↑, IDC=IO,不变,所以 IPK↑。
三、设计案例。
如DC-DC集成电路输入电压范围是4.7-16V,现在有个电路用它来把12V转为3.3V,最大输出电流是2A。如果开关频率是500KHz,那么电感的推荐值是多大?
解:
- buck电路在VIN=12V时设计电感。
- 占空比:D=VO/ VIN=3.3/12=0.275。
- L=VO×(1-D)/ rf I=3.3(1- 0.275)/(0.45001032)=5.98μH。
- IPK=(1+r/2)×IO=(1+0.4/2)*2=2.4A。
- 需要5.98μH 饱和电流2.4A附近的电感。
